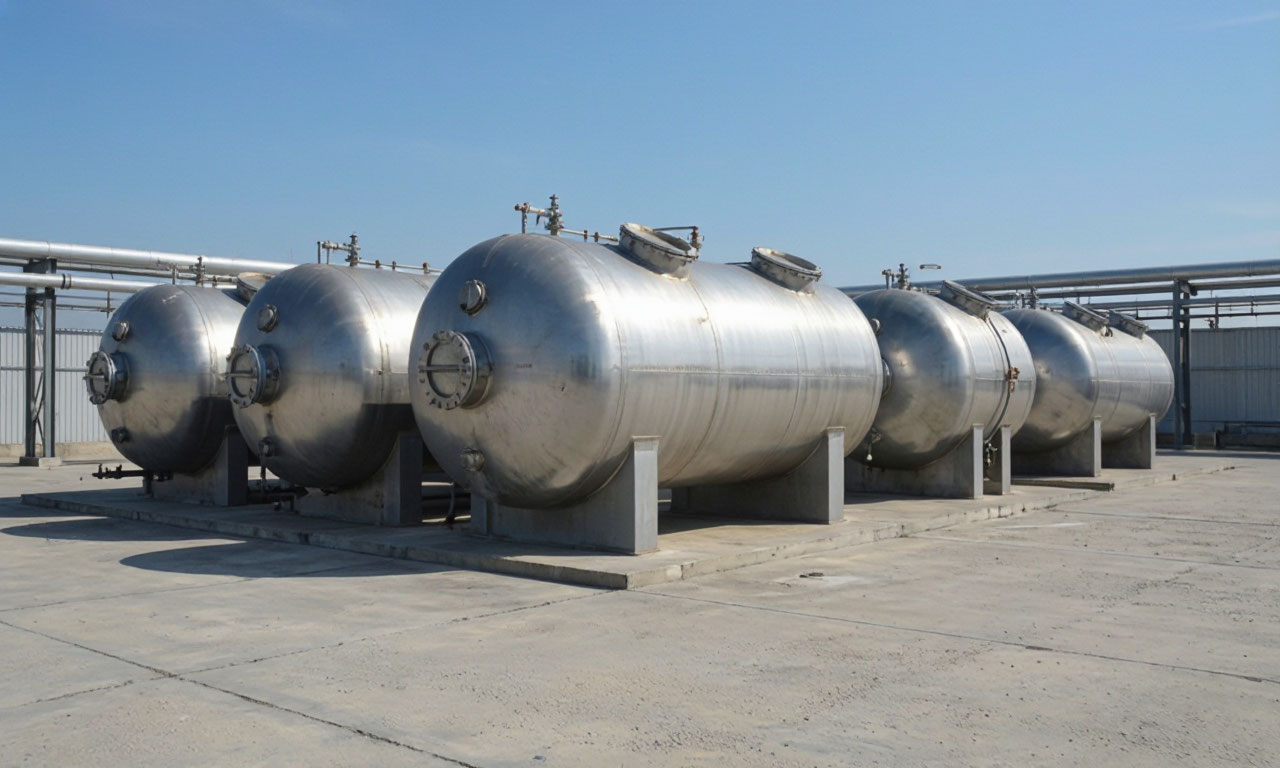

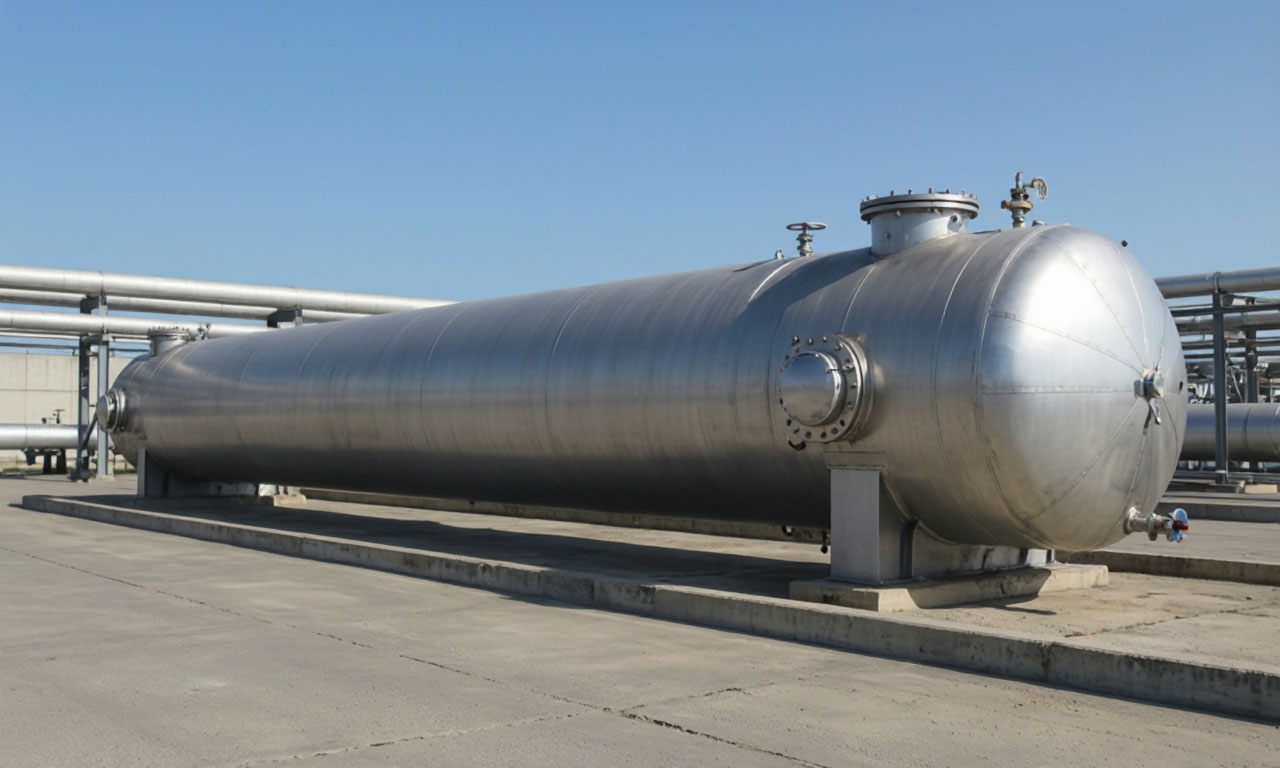

Резервуар горизонтальный стальной это цилиндрическая емкость, ось которой расположена параллельно поверхности земли, предназначенную для приема, хранения и выдачи жидких сред нефтепродуктов, технической воды, химических реагентов, масел и других продуктов.
- В отличие от вертикальных резервуаров, горизонтальные конструкции https://zrk-1.ru/katalog-produkczii/rezervuary-gorizontalnye/ обладают меньшей высотой, что упрощает их транспортировку в заводской готовности и позволяет размещать в стесненных условиях промышленных площадок.
- Корпус РГС формируется из цилиндрической обечайки и двух днищ, привариваемых к торцам. Номинальная вместимость таких резервуаров варьируется от 3 до 100 кубических метров, а в отдельных модификациях достигает 200 м³
- Рабочее давление в корпусе не превышает 0,07 МПа, что относит их к категории атмосферных сосудов, однако конструкция рассчитывается на гидростатическое давление столба жидкости, избыточное давление паров и вакуум, возникающие при изменении температурных режимов.
Изготовление РГС регламентируется требованиями ГОСТ 17032-2010, устанавливающего технические условия для резервуаров, предназначенных для нефтепродуктов. Стандарт определяет минимальную конструктивную толщину стенки корпуса: для надземных резервуаров она составляет не менее 4 мм, для подземных не менее 5 мм. Выбор материала корпуса определяется расчетной температурой металла, плотностью и коррозионной активностью хранимой среды, а также требованиями к хладостойкости и свариваемости.
Для стандартных условий применяют углеродистые стали, для холодного климата низколегированные, для агрессивных сред нержавеющие стали или защитные покрытия по проекту.
Модификации РГС различаются между собой расположением резервуара, формой днищ, количеством секций и конструкцией корпуса. В условном обозначении, например РГСН-25Д, буква "Н" указывает на надземное исполнение, "Д" на двустенный корпус, а цифра обозначает номинальный объем в кубических метрах. Такая система маркировки позволяет однозначно идентифицировать конструктивные особенности изделия при заказе и эксплуатации.

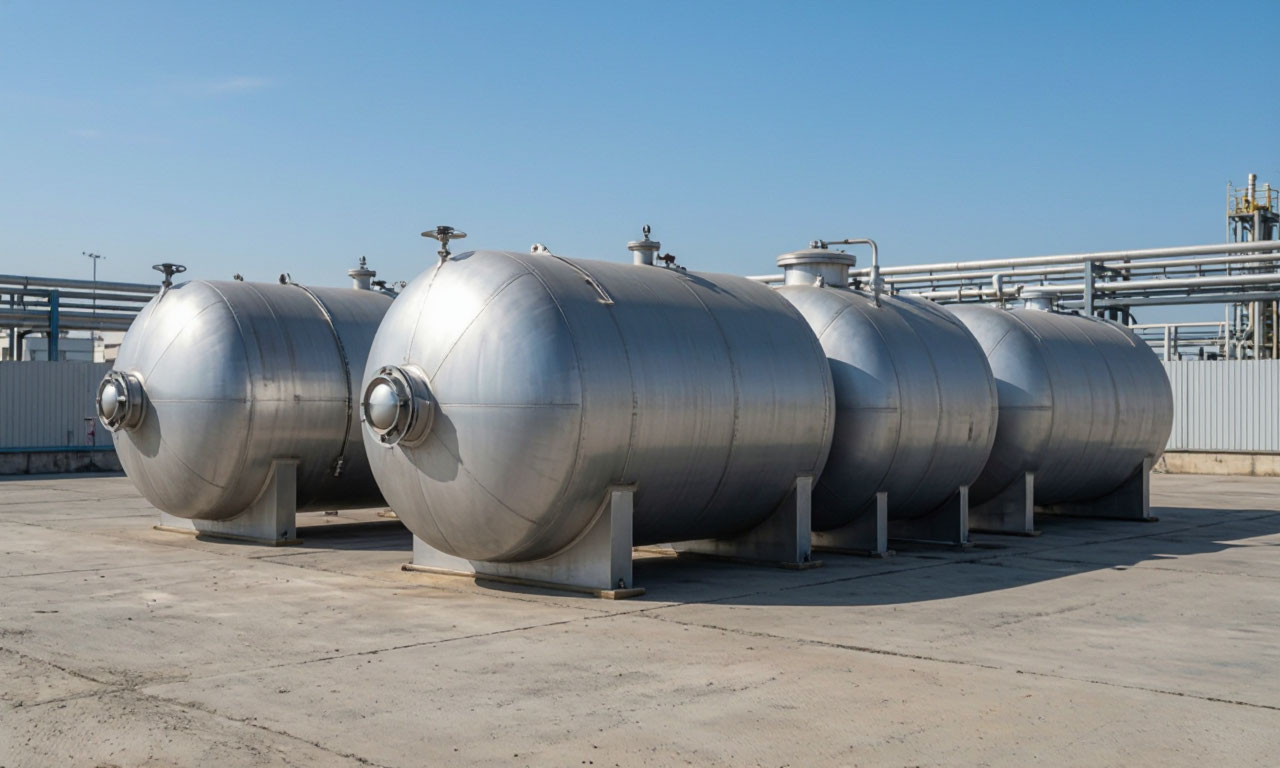

Надземное хранение нефтепродуктов! Особенности и преимущества
Надземное хранение нефтепродуктов в горизонтальных резервуарах применяется на автозаправочных станциях, складах горюче-смазочных материалов, промышленных площадках и объектах малой и средней производительности. Надземное расположение предполагает установку резервуара на опорные конструкции выше планировочной отметки земли, что обеспечивает доступ к корпусу для визуального осмотра, технического обслуживания и ремонта без проведения земляных работ.
Ключевым преимуществом надземного размещения является возможность непрерывного мониторинга состояния корпуса, арматуры и сварных соединений. Эксплуатационный персонал может своевременно обнаружить следы коррозии, механические повреждения, утечки через уплотнения и принять меры до развития аварийной ситуации. Для надземных резервуаров требуется проведение поверочного расчета устойчивости стенки корпуса с учетом ветровых нагрузок, сейсмических воздействий и собственной массы конструкции.
При проектировании систем надземного хранения учитывают температурные расширения нефтепродуктов, которые при нагреве солнечной радиацией увеличивают давление паров в газовом пространстве. Для компенсации этих процессов резервуары оснащают дыхательной арматурой, а в некоторых случаях системами внешней теплоизоляции и электрообогрева для поддержания вязкости продукта в холодный период.
Плотность хранимых нефтепродуктов в соответствии с нормативными требованиями не должна превышать 1300 кг/м³, что определяет расчетные нагрузки на опорные элементы и фундамент.
При размещении надземных РГС на открытых площадках необходимо предусматривать защиту от прямого воздействия солнечной радиации путем нанесения светоотражающих покрытий на наружную поверхность корпуса. Это снижает интенсивность испарения легких фракций и уменьшает амплитуду "дыхания" резервуара.
Двустенная конструкция? Принцип устройства и области применения
Двустенная конструкция резервуара предполагает наличие внутренней и наружной оболочек, между которыми формируется межстенное пространство. Такое исполнение используется там, где требуется повышенный уровень экологической защиты и контроль утечек: на автозаправочных станциях, складах горюче-смазочных материалов, промышленных площадках и объектах с подземным размещением.
Внутренняя оболочка непосредственно контактирует с хранимой средой, наружная выполняет функцию защитного барьера, локализующего возможный пролив.
Расстояние между стенками двустенного корпуса должно составлять не менее 4 мм и обеспечиваться применением вальцованного прямоугольного профиля, приваренного к внутренней стенке резервуара. Это конструктивное решение гарантирует стабильность зазора по всей длине корпуса и исключает его смыкание под воздействием эксплуатационных нагрузок. Двустенные резервуары обозначаются аббревиатурой РГСД и выпускаются как в надземном, так и в подземном исполнении.
Межстенное пространство заполняется негорючей жидкостью или азотом, что обеспечивает контроль герметичности резервуара и повышает пожарную и взрывобезопасность. В качестве индикаторной жидкости применяются незамерзающие составы, не вступающие в реакцию с материалом стенок.
При нарушении герметичности внутренней оболочки хранимый продукт попадает в межстенное пространство, что фиксируется системой контроля. Аналогичным образом обнаруживается разгерметизация наружного корпуса по изменению уровня или давления в контрольной полости.
Многокамерные двустенные РГС разделены внутренними герметичными перегородками, каждая из которых имеет собственные патрубки, люк, дыхательную линию и уровнемер. Такое исполнение позволяет хранить разные продукты в одном корпусе при условии подтвержденной химической совместимости и исключения перетока между секциями.
Межстенный контроль? Методы и технические средства
Межстенный контроль это совокупность методов и технических средств, обеспечивающих непрерывное или периодическое наблюдение за состоянием герметичности внутренней и наружной оболочек двустенного резервуара. Система контроля межстенного пространства может быть жидкостной, газовой, вакуумной или электронной и выбирается по проекту и паспорту изделия. Каждый метод имеет свои преимущества и ограничения, определяющие область применения.
Жидкостный метод контроля основан на заполнении межстенного пространства негорючей незамерзающей жидкостью и визуальном или инструментальном наблюдении за ее уровнем. Появление хранимого продукта в контрольной полости или изменение уровня жидкости свидетельствует о разгерметизации внутренней оболочки.
Газовый метод предполагает заполнение межстенного пространства азотом под избыточным давлением с установкой манометра для контроля герметичности. Падение давления указывает на утечку, а повышение на поступление продукта из внутренней емкости.
Вакуумный метод заключается в создании разрежения в межстенном пространстве и контроле скорости его изменения. Электронные системы контроля используют датчики, фиксирующие изменение диэлектрических свойств среды или появление паров углеводородов в контрольной полости. Независимо от выбранного метода, система межстенного контроля должна обеспечивать возможность периодической проверки герметичности и документирования результатов.
При эксплуатации двустенных РГС необходимо вести журнал контроля межстенного пространства с указанием даты, времени, значений контролируемых параметров и подписи ответственного лица. Регулярность проверок устанавливается проектом и паспортом изделия, но не реже одного раза в смену при жидкостном методе и не реже одного раза в сутки при газовом.
Днище и обечайка- конструктивные особенности и технология изготовления
Днище и обечайка являются основными несущими элементами корпуса горизонтального резервуара. Обечайка это цилиндрическую оболочку, сваренную из вальцованных листовых заготовок. При рулонном изготовлении стенки из предварительно сваренных заготовок замыкающий продольный шов должен быть стыковым двусторонним и располагаться в верхней части резервуара. Такое требование обусловлено необходимостью обеспечения равнопрочности сварного соединения и удобства проведения неразрушающего контроля.
Днища резервуаров изготавливаются плоскими, коническими или сферическими. Плоские днища применяются в резервуарах малой вместимости при атмосферном давлении, конические в конструкциях, где требуется улучшенный дренаж и удаление осадка, сферические в резервуарах, работающих при повышенном давлении. Днища привариваются к обечайке, как правило, с помощью уторных уголков, обеспечивающих плавный переход от цилиндрической части к торцевой и снижающих концентрацию напряжений.
Для усиления конструкции внутри резервуаров по длине на расстояниях, примерно равных диаметру, привариваются кольца жесткости. Эти элементы воспринимают нагрузки от собственной массы корпуса, гидростатического давления продукта и внешних воздействий, предотвращая деформацию обечайки. Отклонение внутреннего или наружного диаметра стенки резервуара допускается не более ±1% номинального диаметра, если в технической документации не указаны более жесткие требования.
Технологический процесс изготовления обечаек включает вальцовку листов, сварку продольных швов, калибровку геометрии и контроль размеров. После сборки и сварки обечаек стенка резервуара без днища должна соответствовать требованиям по отклонению длины не более ±0,3% номинальной длины, но не более ±75 мм. Соблюдение этих допусков критически важно для обеспечения собираемости конструкции на монтажной площадке и герметичности всех соединений.
Антикоррозионное покрытие? Защита внутренних и наружных поверхностей
Антикоррозионное покрытие резервуара выполняет двойную функцию: защищает металл корпуса от агрессивного воздействия хранимой среды и внешней атмосферы, а также продлевает срок службы конструкции. Наружное покрытие наносится на внешнюю поверхность обечайки и днищ, внутреннее на поверхности, контактирующие с продуктом. Выбор типа покрытия определяется коррозионной активностью среды, температурным режимом эксплуатации и требованиями к чистоте хранимого продукта.
Для наружной защиты широко применяются эмали, например ПФ-133, обеспечивающие атмосферостойкость и механическую прочность покрытия. Внутренние поверхности резервуаров для технической воды покрываются химически стойкими материалами, такими как ХС-010 в два слоя с последующим нанесением ХВ-785. Такие многослойные системы обеспечивают барьерную защиту металла от электрохимической коррозии и предотвращают загрязнение хранимой среды продуктами коррозии.
Для резервуаров нефтепромысловых систем рекомендуется комбинированная защита: электрохимическая катодная или протекторная в сочетании с органическими покрытиями днища и стенок в зоне контакта с водой. Особое внимание уделяется защите днища, где скапливается подтоварная вода и создаются наиболее агрессивные условия для металла. При усиленной защите днища антикоррозионное покрытие выполняется по особо усиленной схеме, включающей грунтовку, промежуточные слои и финишное покрытие повышенной толщины.
При нанесении антикоррозионного покрытия необходимо контролировать толщину каждого слоя с помощью толщиномеров и обеспечивать полное перекрытие сварных швов и труднодоступных участков. Перед нанесением покрытия поверхность металла должна быть очищена от окалины, ржавчины, масляных загрязнений и обезжирена до требуемой степени чистоты.

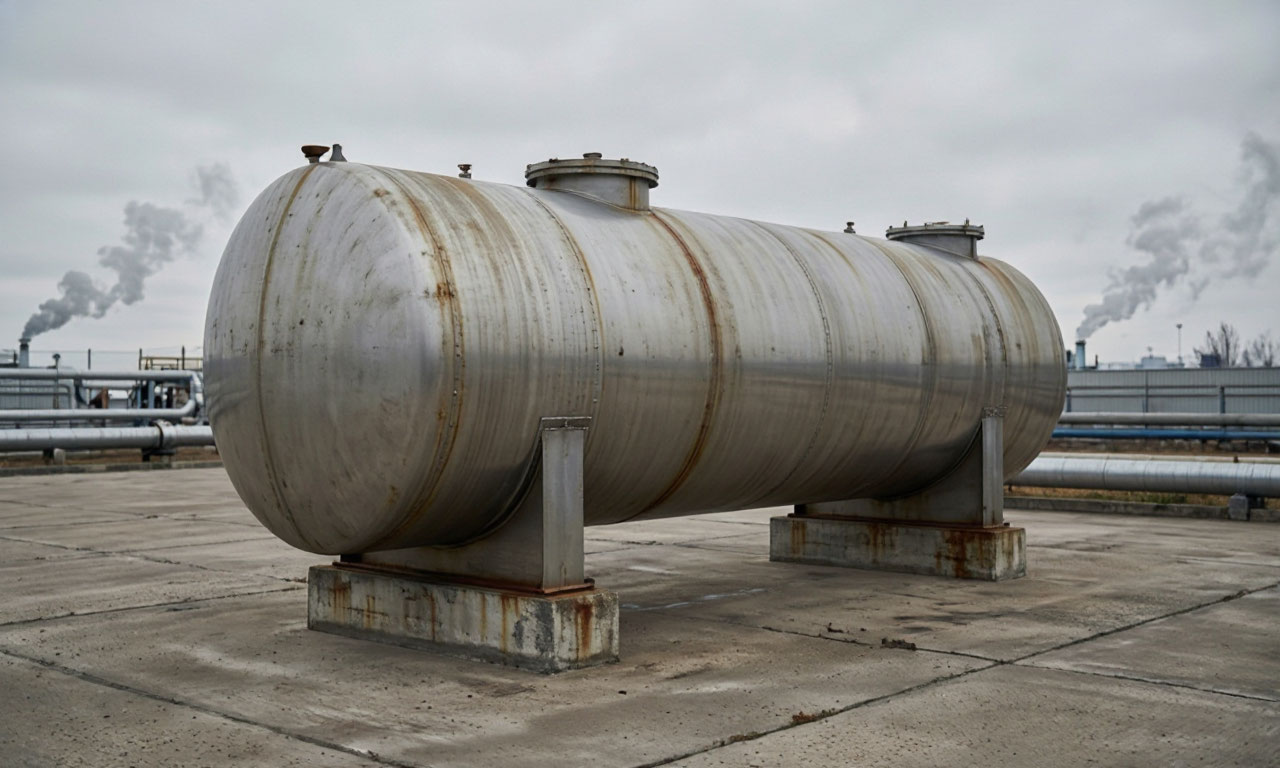

Опорные седловые элементы. Назначение и конструкция
- Опорные седловые элементы предназначены для передачи нагрузок от корпуса резервуара на фундамент и обеспечения устойчивого положения емкости при эксплуатации. Седловые опорыэто конструкции, повторяющие форму цилиндрической обечайки в зоне контакта, что обеспечивает равномерное распределение напряжений в стенке корпуса. Количество опор определяется длиной и диаметром резервуара, а также расчетными нагрузками от массы продукта и собственной массы конструкции.
- Типовая конструкция седловой опоры включает сварной корпус, приваренный к обечайке резервуара, и опорную плиту, закрепляемую на фундаменте. Емкость может закрепляться на двух седловых опорах, приваренных к полозьям из швеллера, что обеспечивает возможность неподвижной установки на подготовленном основании. Такое решение позволяет компенсировать температурные удлинения корпуса без возникновения дополнительных напряжений в металле.
При установке резервуара на опоры необходимо обеспечить плотное прилегание седла к поверхности обечайки по всей длине дуги контакта. Зазоры и непровары в сварных швах крепления опор не допускаются, так как они создают концентраторы напряжений и могут привести к образованию трещин. Фундамент под седловые опоры рассчитывается на восприятие вертикальных нагрузок, горизонтальных усилий от ветра и сейсмических воздействий, а также на равномерную осадку.
При монтаже резервуара на седловые опоры следует использовать регулировочные прокладки для компенсации неровностей фундамента. После установки необходимо проверить горизонтальность корпуса и при необходимости выполнить рихтовку до достижения допустимых отклонений.
Люк-лаз. Функции и конструктивные требования
Люк-лаз является основным технологическим отверстием, обеспечивающим доступ внутрь резервуара для проведения осмотра, очистки, ремонта и монтажа внутреннего оборудования. На верхней образующей стенки горизонтального резервуара, ближе к одному из днищ, располагается люк-лаз резервуара. Такое расположение обеспечивает удобство доступа и возможность вентиляции внутренней полости перед проведением работ.
Конструктивно люк-лаз это патрубок с фланцем, закрываемый крышкой с уплотнительным соединением. Для повышения герметичности резервуары выпускаются с утолщенными фланцами люков-лазов, патрубков и крышек с уплотнительным соединением типа "шип паз", толщина фланца и крышки люка-лаза увеличена до 8 мм. Такое уплотнение обеспечивает надежную герметизацию газового пространства и предотвращает утечки паров нефтепродуктов.
Крышка люка-лаза может оснащаться дополнительными элементами: патрубком для присоединения дыхательного клапана, замерным люком, смотровым люком. Такая компоновка позволяет концентрировать технологическое оборудование в одном узле, упрощая обслуживание и снижая количество сварных соединений на корпусе. Диаметр люка-лаза выбирается исходя из необходимости обеспечения прохода персонала в средствах индивидуальной защиты и возможности подачи внутрь резервуара инструмента и оборудования.
Перед открытием люка-лаза необходимо убедиться в отсутствии избыточного давления в газовом пространстве, провести анализ воздушной среды на содержание паров нефтепродуктов и кислорода, а также обеспечить вентиляцию внутренней полости. Работы внутри резервуара должны проводиться с оформлением наряда-допуска и соблюдением мер безопасности.
Дыхательная арматура- назначение и принцип действия
Дыхательная арматура резервуара предназначена для поддержания заданных величин внутреннего давления и вакуума в газовом пространстве при изменении температурных условий и проведении операций приема-выдачи продукта. Дыхательная аппаратура устанавливается на стационарной крыше резервуаров и должна обеспечивать проектные величины внутреннего давления и вакуума или их отсутствие для атмосферных резервуаров.
- Дыхательные клапаны являются неотъемлемым оборудованием, обеспечивающим взрывобезопасную эксплуатацию резервуаров.
- Принцип действия дыхательного клапана основан на автоматическом срабатывании при достижении определенного перепада давления между газовым пространством резервуара и атмосферой. При повышении давления, например при нагреве продукта солнечной радиацией, клапан открывается и выпускает избыток паров в атмосферу. При понижении давления, например при откачке продукта или охлаждении, клапан открывается в обратном направлении, обеспечивая поступление воздуха в резервуар.
- Это предотвращает деформацию корпуса и создание вакуума, опасного для конструкции.
- Дыхательная арматура может включать дыхательный и предохранительный клапаны, а также вентиляционные патрубки. Предохранительный клапан срабатывает при аварийном повышении давления, когда основной дыхательный клапан не справляется с нагрузкой. Тип устанавливаемой дыхательной арматуры определяется проектом резервуара и условиями эксплуатации. Для резервуаров, оборудованных понтонами или плавающими крышами, дыхательная арматура заменяется на вентиляционные патрубки.
При эксплуатации дыхательной арматуры необходимо проводить регулярные проверки срабатывания клапанов, очистку сеток от загрязнений и льда в зимний период, а также проверку герметичности уплотнений. Неисправность дыхательного клапана может привести к деформации корпуса или выбросу паров нефтепродуктов в атмосферу.
Паспорт сосуда, работающего под давлением- содержание и требования
Паспорт сосуда, работающего под давлением, является основным документом, удостоверяющим технические характеристики, безопасность и условия эксплуатации резервуара. Для горизонтальных стальных резервуаров, работающих при избыточном давлении свыше 0,07 МПа, паспорт оформляется в соответствии с требованиями нормативных документов. Паспорт содержит сведения, необходимые для регистрации сосуда в органах надзора, эксплуатации и проведения периодических освидетельствований.
Структура паспорта включает общие сведения об изготовителе, наименование сосуда, дату изготовления и заводской номер. Технические характеристики и параметры содержат данные о рабочем, расчетном и пробном давлении, температуре стенки, вместимости, а также сведения о хранимой среде. Сведения об основных частях сосуда включают информацию по обечайкам корпуса, днищам, коническим переходам, корпусным фланцам, трубным решеткам и теплообменным трубам.
Разделы паспорта заполняются изготовителем и владельцем сосуда: разделы с общими сведениями и техническими характеристиками заполняет изготовитель, а разделы об освидетельствованиях и регистрации владелец. К паспорту прилагаются чертежи сосуда с указанием основных размеров, карта измерений корпуса, удостоверение о качестве изготовления, а также расчеты на прочность. Паспорт сосуда и прилагаемые материалы должны полностью соответствовать изготовленному сосуду.
При передаче резервуара другому владельцу паспорт передается вместе с сосудом. Владельцу необходимо хранить паспорт в течение всего срока службы сосуда, вносить в него сведения о проведенных освидетельствованиях и ремонтах, а также своевременно регистрировать сосуд в органах надзора. Отсутствие паспорта или неполнота его заполнения являются основанием для запрета эксплуатации сосуда.
Резервуары горизонтальные стальные РГСэто универсальное решение для хранения нефтепродуктов и других жидких сред в надземном и подземном исполнении. Конструкция резервуара, включающая обечайку, днища, кольца жесткости и опорные седловые элементы, обеспечивает прочность и устойчивость при воздействии эксплуатационных нагрузок. Двустенная конструкция с системой межстенного контроля гарантирует экологическую безопасность и своевременное обнаружение утечек.
Антикоррозионное покрытие внутренних и наружных поверхностей продлевает срок службы резервуара и сохраняет качество хранимого продукта. Люк-лаз и дыхательная арматура обеспечивают возможность обслуживания и безопасную эксплуатацию при изменении температурных режимов. Паспорт сосуда, работающего под давлением, является обязательным документом, подтверждающим соответствие резервуара установленным требованиям и определяющим условия его безопасной эксплуатации.
Соблюдение требований нормативной документации при изготовлении, монтаже и эксплуатации горизонтальных стальных резервуаров позволяет обеспечить надежное хранение нефтепродуктов, минимизировать риски аварийных ситуаций и продлить срок службы оборудования на весь расчетный период.
