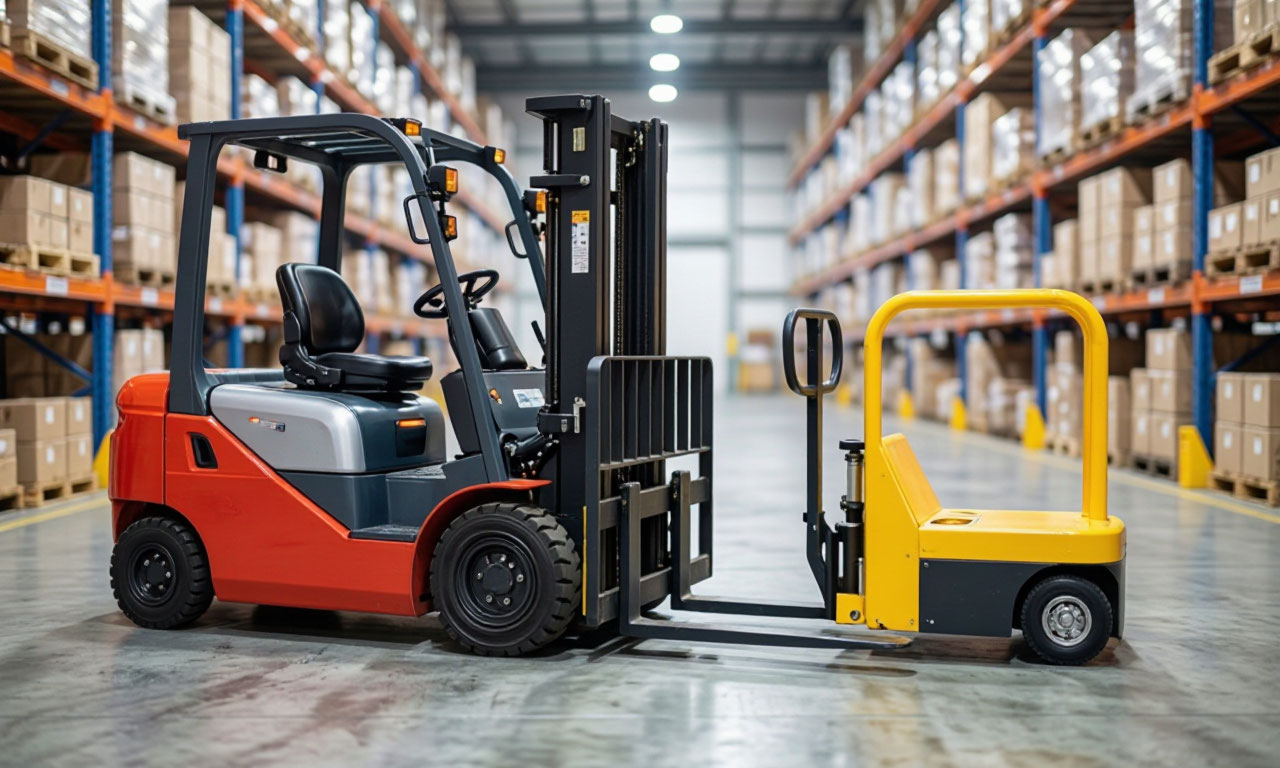

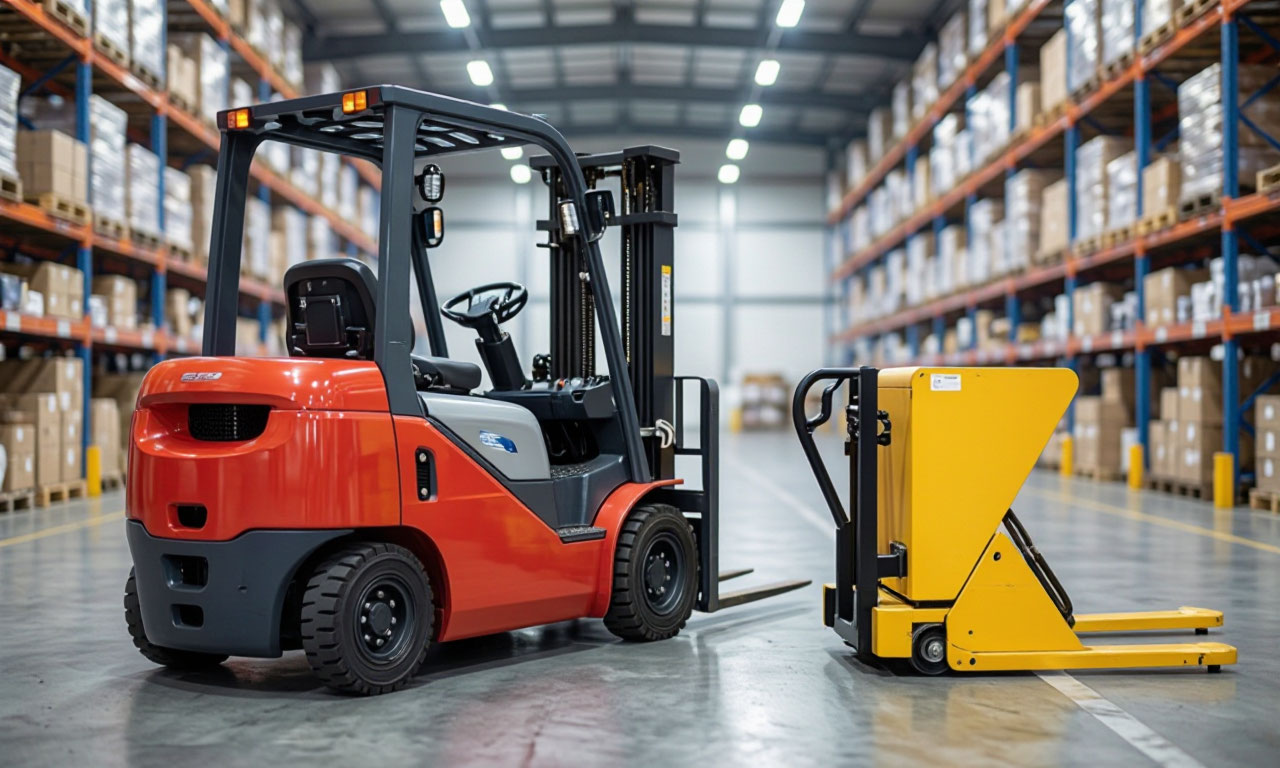

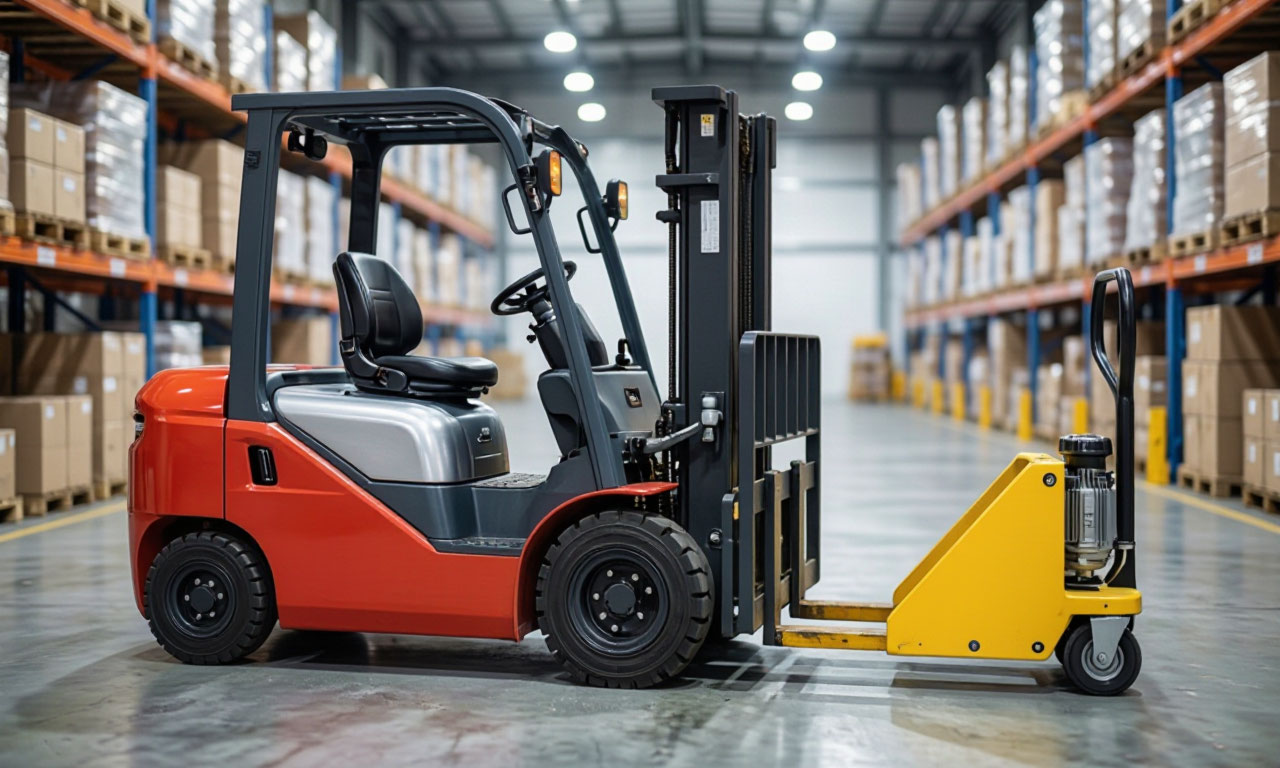

Эффективность складской логистики напрямую зависит от состояния парка подъемно-транспортного оборудования. Внезапный отказ погрузчика или штабелера в разгар рабочей смены оборачивается не только затратами на срочный ремонт, но и простоями всего склада, срывами отгрузок и убытками.
Система планового обслуживания складской техники это комплекс мер https://tehno-parts.ru, направленных на поддержание рабочих параметров машин и механизмов в заданных пределах.
Этот процесс основывается на жестких временных нормативах и регламентах, учете моточасов и понимании работы ключевых узлов: гидравлики, ходовой части и грузоподъемных механизмов.
Моточасы и межсервисный интервал- система координат для сервиса
Базовым параметром планирования технических воздействий служит не календарное время, а моточасы фактическое время работы силовой установки или электродвигателя под нагрузкой. Именно этот показатель объективно отражает степень износа трущихся пар и расход ресурса рабочих жидкостей. Стандартный межсервисный интервал для большинства видов складской техники составляет 200–250 моточасов для текущего обслуживания (ТО-1) и 500–1000 моточасов для расширенного (ТО-2).
- Для техники, эксплуатируемой в тяжелых условиях запыленных цехах, при низких температурах или с частыми перегрузками регламентные интервалы сокращаются вдвое.
- Эмпирическое правило перевода моточасов в километровый пробег для погрузчиков звучит как 1:50 200 моточасов соответствуют примерно 10 000 км пробега автомобиля. Однако этот коэффициент условен и служит скорее для иллюстрации интенсивности нагрузок.
- В практике крупных производственных предприятий нередко пересматривают заводской межсервисный интервал в сторону уменьшения на основании данных эксплуатационного мониторинга. Пример из практики металлургического комбината показывает, что сокращение периода между смазкой узлов подвески и стандартизация процедуры обслуживания позволили исключить дорогостоящий капитальный ремонт задней балки и увеличить наработку на отказ с 396 до 580 моточасов.
- Современные системы диспетчеризации и телематики позволяют вести учет моточасов в автоматическом режиме с привязкой к каждой единице техники. Это исключает человеческий фактор при планировании постановки машин на обслуживание. Показания счетчика моточасов фиксируются не только по работе двигателя, но и по времени активного использования гидравлической системы, что дает более точную картину реальной загрузки агрегатов.
Для электропогрузчиков учет ведется по часам работы тяговой батареи и количеству циклов заряда-разряда.
Регламент ТО: структура и глубина вмешательства
Техническое обслуживание складской техники жестко структурировано по типам операций. Регламент каждого уровня обслуживания это документ, определяющий перечень контрольных операций, замен расходных материалов и регулировочных работ. Отступления от предписанной карты недопустимы, так как каждый пункт регламента имеет обоснование в конструкции конкретной модели.
Ежесменное обслуживание (ЕТО)
Проводится перед началом работы и включает визуальный осмотр, проверку уровней рабочих жидкостей (масла в гидравлической системе, электролита в аккумуляторных батареях), оценку состояния вил, каретки и мачты на предмет видимых дефектов, а также тестирование тормозной системы и рулевого управления. Цель этого этапа оперативное выявление проблем, способных привести к аварийной остановке в течение смены.
Оператор обязан зафиксировать любые отклонения в работе: посторонние шумы, рывки при подъеме, самопроизвольное опускание вил или затрудненное переключение рычагов гидрораспределителя.
ТО-1
При наработке 200–250 моточасов первое плановое вмешательство. Помимо визуального контроля и очистки узлов от загрязнений, оно включает смазку шарниров и направляющих, подтяжку креплений, проверку герметичности гидравлических соединений, оценку состояния шин и роликов каретки.
Для электропогрузчиков добавляется проверка уровня электролита и напряжения аккумуляторной батареи, а также состояния щеточных узлов тягового электродвигателя. На этом этапе производится замена моторного масла и масляного фильтра двигателя внутреннего сгорания, если предусмотрено конструкцией.
ТО-2
Проводимое каждые 500–1000 моточасов или раз в полгода-год, это расширенную версию ТО-1 с обязательной заменой всех эксплуатационных жидкостей: моторного масла, масла в ходовом редукторе и гидравлической системе, включая фильтрующие элементы. На этом этапе производится калибровка и регулировка узлов, вызывающих наибольшие нарекания: зазоров в мачте и натяжения грузовых цепей, работы распределителя гидравлики и тормозных механизмов.
Специалисты проводят диагностику гидравлической системы на предмет внутренних утечек через уплотнения плунжерных пар.
Сезонное обслуживание
Проводится дважды в год при переходе на летний и зимний режимы эксплуатации. Оно включает замену моторного масла и трансмиссионной жидкости на соответствующие сезону вязкости, проверку системы охлаждения и отопления кабины, регулировку зазоров клапанного механизма. Для электропогрузчиков сезонное обслуживание предполагает проверку плотности электролита и корректировку режимов заряда аккумуляторной батареи.
Гидравлическая система! Кровеносная система погрузчика
Гидравлическая система наиболее нагруженный узел складской техники. Она обеспечивает подъем, наклон и боковое смещение груза через вилы, каретку и мачту. В основе работы лежит принцип передачи давления от насоса (поршневого или шестеренчатого) к исполнительным гидроцилиндрам через гидрораспределитель и рукава высокого давления (РВД). Основная задача обслуживания гидравлики поддержание чистоты масла и герметичности соединений.
Загрязнение масла абразивными частицами главный враг гидрокомпонентов. Со временем в масле накапливаются продукты износа насосов, цилиндров и уплотнений, что приводит к абразивному износу золотников распределителя и нарушению точности управления. Поэтому замена гидравлического масла и фильтра критическая операция при ТО-2.
При выборе масла строго соблюдается спецификация производителя, так как использование жидкости с несоответствующей вязкостью приводит к падению производительности насоса и ускоренному износу сальников.
Диагностика гидравлической системы проводится по нескольким параметрам. Первый измерение времени подъема вил с номинальным грузом на полную высоту. Превышение нормативного времени на 15-20% указывает на износ насоса или внутренние утечки в цилиндрах. Второй параметр скорость самопроизвольного опускания вил при выключенном насосе. Допустимая величина регламентируется технической документацией и обычно не превышает нескольких сантиметров за час. Третий визуальный контроль всех соединений на предмет подтеканий, особенно в местах стыка рукавов высокого давления с фитингами.
Особое внимание уделяется гидравлическим бакам. Сапун (дыхательный клапан) бака должен быть чистым и обеспечивать свободный проход воздуха, иначе при работе насоса в баке создается разрежение, что провоцирует кавитацию и пенообразование масла. Пена снижает смазывающую способность жидкости и приводит к "сухому" трению в насосе. Уровень масла проверяется только на остывшей технике с опущенными вилами и выдвинутыми до упора штоками цилиндров.
Мачта, каретка и вилы! Грузозахватное хозяйство
Грузоподъемное устройство погрузчика это сложная кинематическая конструкция, состоящая из мачты, каретки и вил. Мачта погрузчика может быть двух- или трехсекционной, с последовательным или независимым выдвижением секций. Ролики каретки перемещаются по направляющим мачты, а грузовые цепи, перекинутые через звездочки на гидроцилиндрах, обеспечивают синхронный подъем каретки и внутренней секции.
Основная проблема мачты это износ направляющих и роликов каретки. При работе в запыленных условиях абразив действует как наждачная бумага, увеличивая зазоры между роликами и направляющими. Увеличенный зазор приводит к перекосу каретки, неравномерному износу грузовых цепей и повышенной нагрузке на шток цилиндра подъема. Регламент ТО-2 предписывает измерять зазоры в направляющих и при необходимости заменять ролики или регулировать их эксцентриковые оси.
Грузовые цепи требуют постоянного контроля натяжения. Ослабленная цепь может соскочить со звездочки или перекрутиться, что приведет к аварийному падению каретки. Натяжение цепей проверяется путем подъема каретки с грузом на высоту около 30 см и измерения стрелы провисания цепи в нижней части. Допустимая стрела провисания обычно составляет 10-15 мм. Смазка цепей проводится каждые 50 моточасов специальной цепной смазкой, которая не вымывается и обладает противоизносными свойствами.
Вилы наиболее подверженный механическим повреждениям элемент. Основные дефекты вил: изгиб, трещины в зоне пятки (место соединения вертикальной и горизонтальной частей), износ верхней поверхности и чрезмерный износ толщины. Периодический контроль вил включает измерение их толщины и угла наклона горизонтальной ветви относительно пола. Изношенные или деформированные вилы подлежат немедленной замене, поскольку их использование чревато падением груза и травматизмом.
Аутриггеры и стабилизация: жесткость и безопасность
Аутриггеры это выносные опорные балки с гидравлическими цилиндрами, используемые на штабелерах, ричтраках и некоторых типах вилочных погрузчиков с высокой мачтой. Их основная функция расширение опорной базы техники и предотвращение опрокидывания при работе на большой высоте. В транспортном положении аутриггеры поджаты, в рабочем опускаются и отрывают ведущие колеса от пола или создают дополнительную точку опоры.
Обслуживание аутриггеров сводится к регулярной проверке герметичности их гидроцилиндров и состояния башмаков (опорных подушек). Износ сальников цилиндра аутриггера приводит к самопроизвольному опусканию опоры, что меняет геометрию машины и ухудшает устойчивость. Замена масла в гидравлической системе аутриггеров проводится одновременно с заменой масла основной гидросистемы, так как они питаются от одного насоса через распределитель.
Особая проблема попадание грязи на штоки цилиндров аутриггеров. В отличие от цилиндров подъема, штоки аутриггеров расположены горизонтально и максимально приближены к полу, поэтому на них оседает вся пыль и мелкий мусор. Эффективная защита достигается использованием гофрированных резиновых чехлов (пыльников) на штоках. При каждом ТО-1 пыльники очищаются от грязи и проверяются на целостность.
Разорванный пыльник необходимо заменить немедленно, иначе абразив быстро выведет из строя сальник цилиндра.
Гидростатическая трансмиссия и ходовая часть
Гидростатическая трансмиссия (гидростат) на современных погрузчиках заменила классические механические коробки передач. Принцип работы основан на паре аксиально-поршневых машин: насос переменной производительности управляет гидромотором, соединенным с ведущим мостом. Бесступенчатое регулирование скорости и реверс без рывков делают гидростат идеальным для маневренной складской работы.
- Обслуживание гидростата прерогатива высококвалифицированных специалистов с доступом к диагностическому оборудованию. Система критична к чистоте масла допускается класс чистоты не ниже ISO 18/15.
- Замена масла в гидростате проводится строго по регламенту, обычно раз в 1000-1500 моточасов, с обязательной промывкой фильтрующего элемента и магнитных пробок. При замене масла производится отбор пробы для анализа на содержание металлических частиц, что позволяет выявить начинающийся износ плунжерной пары.
- Ведущие и ведомые мосты складской техники работают в тяжелых условиях частых маневров и реверсов. Смазка главной передачи и дифференциала проверяется каждые 250 моточасов, полная замена масла в мостах при ТО-2. Особое внимание уделяется тормозным механизмам. Дисковые тормоза, работающие в масляной ванне, менее подвержены износу, но требуют контроля толщины фрикционных дисков. Колодочные тормоза на ведомом мосту нуждаются в регулярной регулировке зазоров и замене накладок по мере износа.
Практический блок. Глоссарий критических узлов
Для эффективной диагностики и ремонта механики оперируют специфическими названиями деталей и агрегатов. Понимание конструкции каждого элемента позволяет быстро локализовать неисправность и выбрать правильную стратегию ремонта.
Гидравлический цилиндр
Гидроцилиндр объемный гидродвигатель возвратно-поступательного действия. В складской технике применяются цилиндры подъема (входят в мачту) и цилиндры наклона (крепятся между рамой и мачтой). Цилиндр подъема испытывает осевые нагрузки при каждом цикле подъема-опускания. Цилиндр наклона воспринимает знакопеременные нагрузки от массы мачты с грузом, действующей как рычаг.
Основная причина выхода цилиндра из строя механический износ зеркала гильзы и штока. Микроцарапины на поверхности штока от попадания абразива быстро истирают сальник, вызывая внешнюю течь. Замена масла с нарушением регламента провоцирует абразивный износ поршневой пары и внутренние перетечки, проявляющиеся падением грузоподъемности и самопроизвольным опусканием вил.
Насос гидравлический
Насос сердце гидросистемы, создающий поток масла под давлением 180-250 бар. Приводится от двигателя через кардан или напрямую. Наибольшее распространение получили шестеренные (гераторные) и аксиально-поршневые насосы. Шестеренные просты и неприхотливы, критичны к вязкости масла. Аксиально-поршневые более производительны и регулируемы, требуют абсолютной чистоты масла.
Диагностика насоса начинается с измерения времени подъема вил с грузом. Рост времени указывает на снижение объемного КПД из-за внутренних перетечек. Нарастающий свист или стук при работе признаки кавитации или разрушения подшипников. Ремонт шестеренного насоса сводится к замене пары ротор-статор, аксиально-поршневой требует стендового оборудования для притирки.
Сальники и комплекты уплотнений
Термин "сальник" в среде механиков объединяет все резинотехнические уплотнения для валов, штоков и плунжеров. Качество сальника определяет ресурс гидросистемы без доливки масла. Современные сальники изготавливаются из полиуретана, гидрированного нитрила или фторкаучука, армируются металлическим кольцом.
Комплект уплотнений (ремкомплект) включает основное уплотнительное кольцо поршня, штоковую манжету, пыльник-скребок и резиновые уплотнения для направляющих. При замене соблюдается стерильная чистота попадание песка на рабочую кромку снижает ресурс до 50 моточасов. Смазка уплотнений проводится рабочим маслом, растворители запрещены.
Гидрораспределитель
Устройство направления потока масла к потребителям цилиндрам подъема, наклона, бокового смещения. Золотниковый распределитель содержит стальной золотник, перемещающийся в гильзе с зазорами в микронах. Внутренние перетечки через золотник главная причина проседания вил при выключенном насосе.
Обслуживание распределителя включает замену возвратных пружин, проверку хода золотника. Закисший золотник требует повышенных усилий на рычагах, утомляет оператора. Ремонт требует полной разборки, промывки, измерения зазоров и опрессовки после сборки для проверки герметичности.
Кардан
Карданная передача передает крутящий момент от двигателя к насосу или ведущему мосту. Работает под нагрузкой с постоянными рывками и изменениями углов. Узел включает вал, вилки, крестовины игольчатых подшипников и шлицевое соединение для осевой подвижности.
Смазка крестовин через пресс-масленки каждые 50 моточасов. Разрушение крестовины или шлицевого шарнира ведет к заклиниванию вала и поломке двигателя или насоса. Признаки металлический скрежет, дребезг, вибрация на руле. При обслуживании проверяют люфт в крестовинах, стопорные кольца, осевой зазор в шлицах.
Гидростат
Гидростатическая трансмиссия бесступенчатая передача на основе пары насос-мотор переменной производительности. Обеспечивает плавное трогание, точное позиционирование и максимальный крутящий момент на низких оборотах.
Обслуживание гидростата для квалифицированных специалистов. Критична чистота масла (класс ISO 18/15). Замена масла каждые 1000-1500 моточасов с отбором пробы на металлические частицы. Перегрев свыше 80°C приводит к падению вязкости и износу плунжерных пар.
Цилиндр наклона
Силовой агрегат для наклона мачты. Работает в паре, испытывает растягивающие и сжимающие нагрузки от рычажного эффекта мачты с грузом. Выход одного цилиндра ведет к перекосу и невозможности штабелевки.
Обслуживание включает проверку шарниров крепления и сайлент-блоков. Разбитые сайлент-блоки вызывают осевые перекосы и повреждение сальников. Регулировка выставление длины цилиндров для параллельности мачты полу. Допуск по разнице длины между левым и правым не более 2 мм.
Цилиндр управления рулем (ЦУР)
Исполнительный механизм гидроусилителя руля, интегрированный с распределительным золотником. В отличие от автомобильных, работает непрерывно, обеспечивая точность маневрирования. Основная проблема потеря герметичности внутренних уплотнений, проявляющаяся "валиванием" руля.
Ремонт ЦУР требует точной регулировки нулевого положения золотника и соблюдения момента затяжки гайки сошки. При профилактике проверяют герметичность сварных швов корпуса и шарниры рулевых тяг.
Патрубки и рукава высокого давления
- Патрубки соединительные элементы трубопроводов, гибкие (РВД) и жесткие (трубы). РВД работают под давлением до 250 бар, армируются стальной оплеткой. Основная причина отказов механическое истирание об конструкцию или перегибы. Вздутия (грыжи) на рукаве признак расслоения внутреннего слоя.
- Замена шлангов проводится не по факту течи, а по регламенту (раз в 2-3 года) из-за старения резины. При замене обязательна замена уплотнительных колец. Патрубки низкого давления к бачку часто засасываются из-за забитого сапуна, вызывая кавитацию насоса.
Анализ масла и вибродиагностика как предиктивные методы
Современный уровень обслуживания складской техники невозможен без применения предиктивных методов диагностики. Химический анализ отработанного масла позволяет определить концентрацию металлов-примесей: железо указывает на износ цилиндров и шестерен, медь и олово на износ подшипников, кремний на попадание абразивной пыли. Отбор проб производится при каждой замене масла, результаты заносятся в базу данных для отслеживания динамики износа.
Вибродиагностика применяется для оценки состояния насосов, гидромоторов и двигателей внутреннего сгорания. С помощью портативных виброанализаторов измеряются общий уровень вибрации и спектральные составляющие. Появление гармоник с частотой вращения вала указывает на дисбаланс, высокочастотные составляющие на износ подшипников. Рост вибрации на 20-30% от базового уровня служит сигналом к внеплановому обслуживанию.
Тепловизионный контроль выявляет перегревы узлов: гидравлических блоков, электродвигателей, тормозных механизмов. Повышенная температура в распределителе указывает на внутренние утечки, перегрев электродвигателя на межвитковые замыкания или износ щеток. Тепловизор позволяет оперативно локализовать проблему без разборки.
Организация сервисной службы и документация
Эффективная система обслуживания требует четкой организации сервисной службы. На крупных складах целесообразно разделение обязанностей: операторы проводят ЕТО и фиксируют замечания, механики выполняют плановые ТО-1 и ТО-2, профильные специалисты (гидравлики, электрики) занимаются капитальными ремонтами. Каждая единица техники закрепляется за ответственным механиком.
Ведение документации обязательно: журнал учета моточасов, карты ТО с отметками о выполненных работах, акты замены расходных материалов, протоколы диагностики. Электронные системы управления техническим обслуживанием (CMMS) автоматизируют планирование постановки на обслуживание, учет запасных частей и формирование отчетности. Интеграция с телематикой позволяет получать уведомления о достижении предельных моточасов или превышении вибрации.
Склад запасных частей должен содержать минимальный неснижаемый остаток по позициям: масляные и воздушные фильтры, ремни, сальники, комплекты уплотнений, тормозные колодки, щетки электродвигателей. Дефицит расходников ведет к нарушению регламентов и вынужденным простоям. Критические узлы (насосы, распределители, электронные блоки) хранятся в количестве, обеспечивающем восстановление техники в течение суток.
Эксплуатационные рекомендации для продления ресурса
Ресурс складской техники напрямую зависит от культуры эксплуатации. Инструктаж операторов должен включать обязательные пункты: плавное трогание без рывков, исключение ударов вилами о паллеты и стеллажи, своевременный переключение скоростей, запрет на превышение номинальной грузоподъемности. Перегруз вызывает ускоренный износ гидравлики, мачты и ходовой части.
Температурный режим критичен для гидравлических систем. Холодный пуск при отрицательных температурах без прогрева масла приводит к кавитации насоса и разрыву рукавов. В зимний период используются масла с низкой температурой застывания (синтетические или полусинтетические). При длительных простоях техника должна храниться с поднятыми вилами и опущенными аутриггерами для разгрузки гидроцилиндров.
Чистота техники не эстетический вопрос, а техническая необходимость. Нанесенная грязь скрывает течи, затрудняет осмотр и ускоряет износ подвижных соединений. Регулярная мойка с использованием нейтральных моющих средств обязательна перед каждым ТО и в рамках еженедельного ухода. Особенно тщательно очищаются радиаторы охлаждения, гидравлический бак и компоненты ходовой части.
Обслуживание складской техники многогранный процесс, требующий системного подхода, квалифицированных кадров и современного диагностического оснащения. Соблюдение регламентов по моточасам, контроль состояния гидравлической системы, своевременная замена расходных материалов и использование предиктивных методов диагностики позволяют минимизировать внеплановые простои и существенно продлить ресурс оборудования.
Инвестиции в качественное обслуживание многократно окупаются снижением затрат на капитальные ремонты и увеличением срока службы машин. Техника, обслуживаемая по науке, сохраняет паспортную грузоподъемность и точность позиционирования на протяжении всего жизненного цикла. В условиях высокой конкуренции и требований к скорости обработки заказов надежность складской техники становится не просто технической, а стратегической задачей бизнеса.
