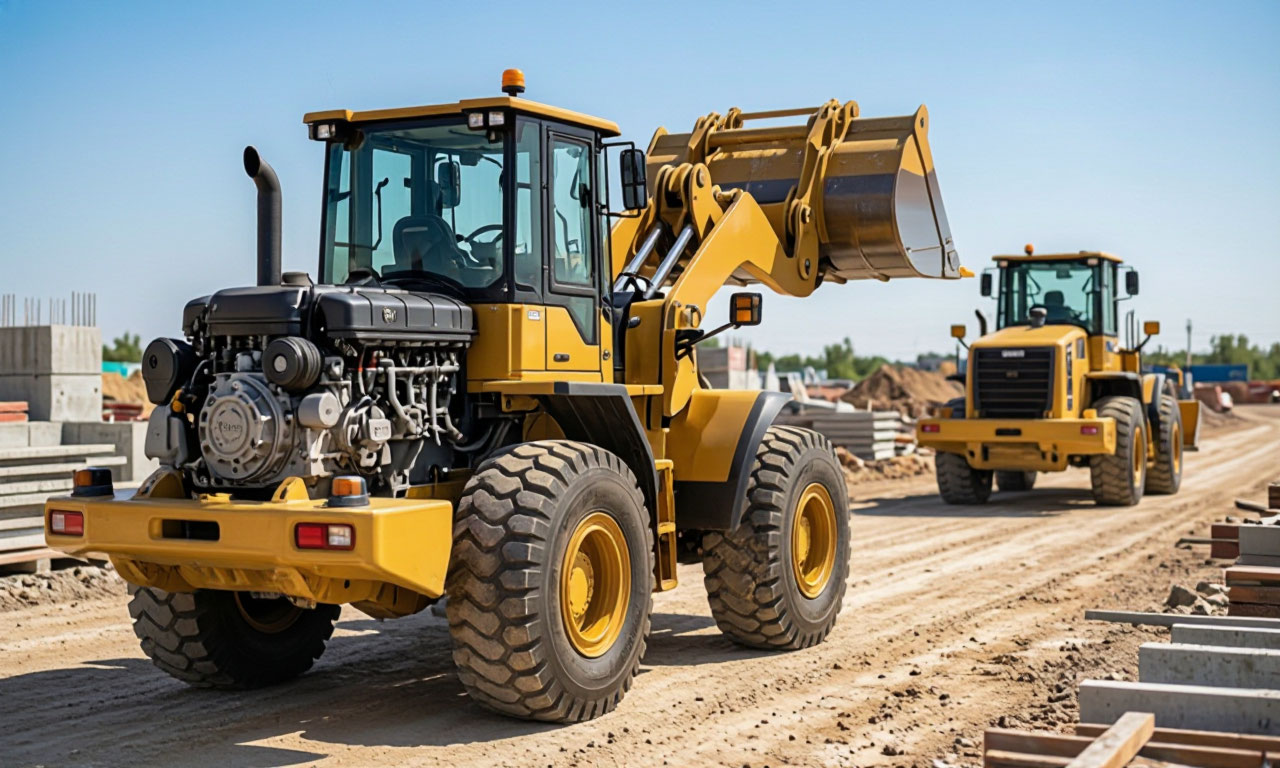

Фронтальный погрузчик http://texaz.ru/catalog/pogruzchiki-frontalnye/ является одной из наиболее востребованных единиц спецтехники в строительстве, сельском хозяйстве, горнодобывающей промышленности и коммунальном хозяйстве. Универсальность этой машины определяется не только широким спектром навесного оборудования, но и сложной инженерной конструкцией, каждый элемент которой влияет на производительность, безопасность и экономическую эффективность работы.
Глубокое понимание технических параметров позволяет оператору и владельцу техники раскрыть её потенциал, избежать аварийных ситуаций и оптимизировать расходы на обслуживание.

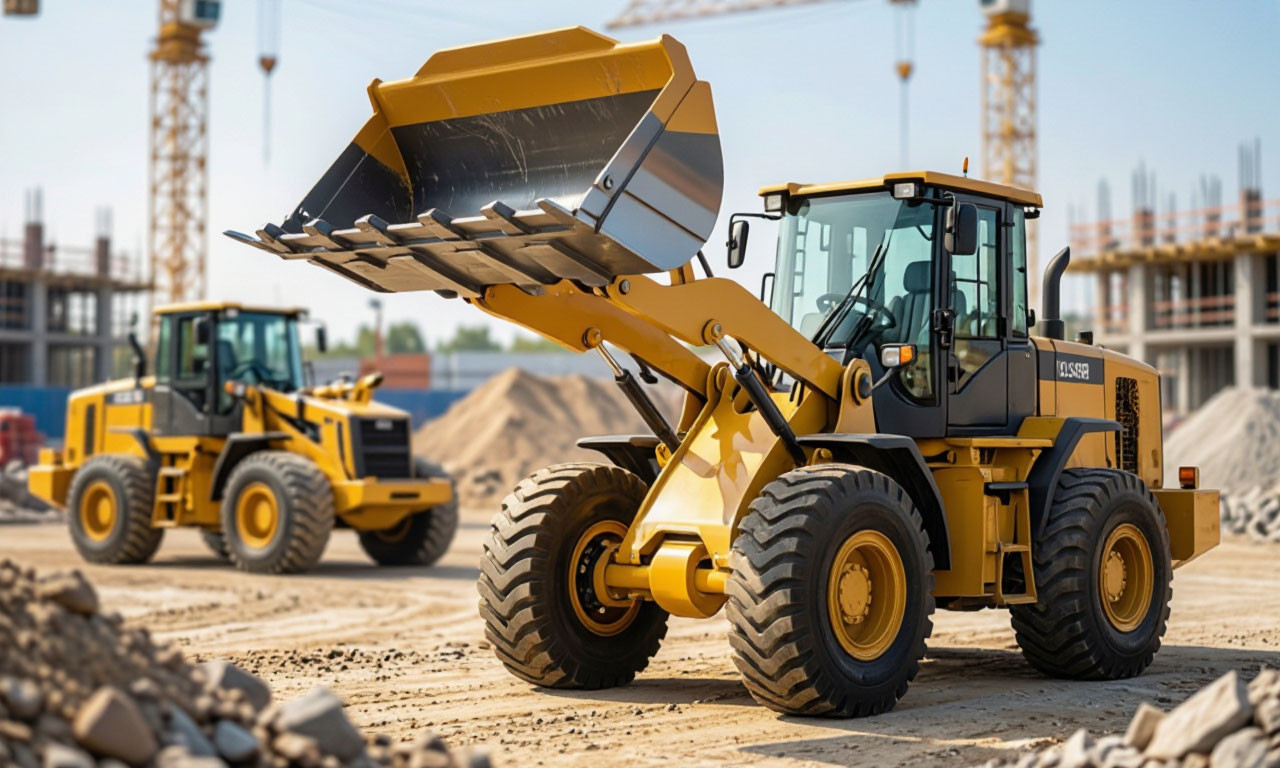

Вылет стрелы
Вылет стрелы это горизонтальное расстояние от оси передних колес или передней точки машины до центра шарнира крепления ковша или до режущей кромки ковша в поднятом положении. Этот параметр критически важен при работе с высокими бортами самосвалов, в карьерах и при складировании материалов в штабеля. Чем больше вылет стрелы, тем выше машина может разгружать материал, не приближаясь к краю откоса или борту транспортного средства, что существенно повышает безопасность работ.
В технических характеристиках различных моделей этот показатель варьируется: для машин средней размерности (грузоподъемностью 3 тонны) вылет обычно составляет около 1000-1100 мм, а при проектировании крупных карьерных погрузчиков этому параметру уделяют особое внимание, так как ошибка в расчетах может привести к опрокидыванию машины.
Инженеры рассчитывают вылет стрелы, исходя из компоновочной схемы погрузчика: длины стрелы, расположения шарниров сочленения рамы и геометрии гидроцилиндров подъема. Увеличение вылета неизбежно требует усиления конструкции стрелы и повышения мощности гидросистемы, что ведет к увеличению собственного веса машины. Современные тенденции направлены на увеличение вылета при сохранении номинальной грузоподъемности за счет использования высокопрочных сталей и оптимизации формы стрелы.
На практике при выборе погрузчика следует оценивать не только паспортный вылет, но и высоту подъема в комплексе: важна так называемая "высота разгрузки при максимальном угле опрокидывания", которая гарантирует, что материал полностью высыплется из ковша, а не застрянет в нем.
Грузоподъемность ковша
Грузоподъемность ковша это основной паспортный показатель, определяющий массу материала, которую погрузчик может гарантированно поднять и транспортировать на безопасном расстоянии от центра тяжести машины.
В документации производители указывают номинальную грузоподъемность, которая, как правило, составляет 50-60% от опрокидывающей нагрузки. Эта цифра не является абсолютной величиной, она жестко привязана к вылету стрелы и высоте подъема.
Например, погрузчик XCMG XC948 имеет номинальную грузоподъемность 4500 кг при объеме ковша 2,4 м³, однако при работе с тяжелыми влажными материалами (например, мокрый песок или щебень) вес ковша с грузом может превысить номинальный, что потребует либо уменьшения объема захвата, либо перехода на ковш меньшего размера.
Грузоподъемность напрямую связана с прочностью гидроцилиндров стрелы и металлоконструкции самой стрелы. При превышении номинальной нагрузки возрастает давление в гидросистеме, что провоцирует утечки в гидрораспределителе и может привести к деформации рычажной системы.
В реальных условиях работы на грузоподъемность влияет и центровка груза: при работе на уклонах или при разгрузке на высокие платформы эффективная грузоподъемность снижается. Профессиональные операторы всегда учитывают плотность материала: если ковш объемом 2,4 м³ наполнить известняком (плотность около 1,6 т/м³), вес груза составит около 3,8 тонны, что соответствует номиналу, но если тот же объем заполнить гранитом (2,6 т/м³), вес превысит 6 тонн, что недопустимо для данной модели.
Опрокидывающая нагрузка
Опрокидывающая нагрузка это предельная статическая сила, при которой погрузчик начинает терять устойчивость и опрокидываться вперед (через переднюю ось) или назад. Данный параметр рассчитывается для полностью заправленной машины с максимальным грузом в ковше в положении максимального вылета стрелы на горизонтальной поверхности.
В технической литературе этот показатель называют "предельной нагрузкой по опрокидыванию", и он является основой для расчета номинальной грузоподъемности, которая обычно составляет около 50% от опрокидывающей нагрузки для колесных погрузчиков с шарнирно-сочлененной рамой. Устойчивость машины зависит от положения центра масс, которое меняется при подъеме стрелы и повороте сочлененной рамы.
На устойчивость погрузчика влияют три ключевых фактора: угол складывания рамы (при сочлененной конструкции), угол наклона рабочей площадки и положение ковша по высоте. Исследования показывают, что при работе на косогоре опрокидывающая нагрузка может снижаться на 30-40%, особенно если машина развернута поперек склона. Расчеты предельной нагрузки на косогоре требуют учета преобразования координат сил тяжести и момента инерции погрузчика.
Для обеспечения безопасности производители оснащают машины системами индикации загрузки, которые предупреждают оператора о приближении к критическим значениям опрокидывающего момента.
Важно понимать, что опрокидывающая нагрузка снижается при использовании удлиненных стрел или тяжелого навесного оборудования, поэтому при установке, например, захвата для круглого леса или снегоочистительной навески, паспортную грузоподъемность необходимо пересчитывать.
Быстросъем навесного оборудования
Быстросъем навесного оборудования превращает фронтальный погрузчик из узкоспециализированной машины в многофункциональный инструмент. Современные системы быстросъема, такие как рамка "Евро-норма" или гидравлические замки, позволяют оператору заменить ковш на вилы, грейфер, снегоочиститель, отвал или зажим для тюков за считанные минуты без покидания кабины.
Конструктивно быстросъемное устройство состоит из верхних и нижних захватов, установленных на концах стрелы, и ответных элементов на навесном орудии.
Гидравлические линии подключаются через муфты быстрого соединения, при этом многие современные погрузчики оснащаются вспомогательными гидравлическими контурами, управляемыми с помощью джойстика или дополнительного рычага в кабине.
Выбор системы быстросъема влияет не только на скорость переналадки, но и на эффективную грузоподъемность. Конструкция быстросъемной рамки добавляет дополнительный вес на конце стрелы (от 100 до 300 кг), что сокращает чистую грузоподъемность погрузчика. Использование тяжелых ковшей-захватов или вил для паллет требует установки более мощных гидроцилиндров поворота ковша, так как изменяется центр массы относительно шарниров параллелограммной подвески.
Профессиональные рекомендации советуют иметь в парке несколько типов навесного оборудования: ковш общего назначения с режущими кромками, ковш для легких сыпучих материалов с увеличенным объемом, вилы для работы с паллетами и захват для круглого леса или силоса. При этом каждое орудие должно быть сертифицировано производителем для конкретной модели погрузчика, чтобы не нарушать расчетные параметры устойчивости.
Радиус разворота
Радиус разворота один из ключевых параметров маневренности, определяющий минимальный диаметр окружности, который описывает внешняя точка машины при максимальном повороте колес или складывании шарнирно-сочлененной рамы.
Для фронтальных погрузчиков с шарнирно-сочлененной рамой радиус разворота значительно меньше, чем у машин с управляемыми передними колесами, что критически важно при работе в стесненных условиях: в портовых складах, на строительных площадках в черте города или в животноводческих комплексах. Например, для XCMG XC948 минимальный радиус поворота по внешней кромке ковша составляет 5530 мм, что позволяет машине эффективно маневрировать даже при ширине проезда менее 6 метров.
В паспортных данных часто указывают несколько значений радиуса разворота: по наружному колесу, по заднему свесу и по кромке ковша в транспортном положении. При работе с поднятым ковшом радиус увеличивается, так как центр масс смещается вверх и вперед, что требует более плавного управления рулевым управлением. Операторы должны учитывать, что при максимальном складывании рамы уменьшается продольная устойчивость, особенно при движении с грузом на уклонах.
Современные погрузчики оснащаются усиленными шарнирами сочленения с планетарными редукторами в ступицах, что позволяет перераспределять крутящий момент между передним и задним мостами и улучшать управляемость при минимальном радиусе поворота.
Разрывное усилие
Разрывное усилие (или усилие на разрыв) это максимальная сила, которую могут развить гидроцилиндры рабочего оборудования или тяговые механизмы без разрушения металлоконструкции или гидросистемы. В технической документации этот параметр часто фигурирует как "максимальное тяговое усилие" или "вырывное усилие".
Разрывное усилие напрямую связано с давлением в гидрораспределителе и площадью поршней гидроцилиндров: чем выше рабочее давление (например, 23 МПа в тяжелых погрузчиках), тем больше усилие, которое может развить машина при внедрении ковша в штабель или при отрыве груза от поверхности.
Для погрузчиков средней размерности (ZL30GV) максимальное тяговое усилие составляет не менее 90 кН, а вырывное усилие ковша может достигать 120 кН. В тяжелых карьерных машинах с грузоподъемностью от 7 тонн эти показатели значительно выше: тяговое усилие не менее 200 кН, вырывное до 245 кН. Превышение допустимого разрывного усилия происходит при попытке поднять застрявший ковш или при ударе о препятствие, что ведет к срабатыванию предохранительных клапанов в гидрораспределителе.
Если оператор игнорирует срабатывание клапанов и продолжает попытки подъема, возникает риск разрушения гидроцилиндров или деформации стрелы. Современные системы управления оснащаются датчиками давления, которые блокируют работу при достижении критических значений, защищая гидропривод и трансмиссию от аварийных перегрузок.
Гидрораспределитель
Гидрораспределитель является "сердцем" гидравлической системы погрузчика, управляя потоком рабочей жидкости к гидроцилиндрам стрелы, ковша и рулевого управления. Конструктивно гидрораспределитель это блок золотниковых секций, каждая из которых управляет конкретным исполнительным механизмом.
В современных машинах используются электро-гидравлические распределители с управлением от джойстика, где электромагниты перемещают золотники, обеспечивая точное дозирование жидкости и плавное позиционирование стрелы.
Советские и ранние китайские модели часто оснащались механическими распределителями с рычажным управлением, но сейчас индустрия перешла на системы с обратной связью.
Важнейшая характеристика гидрораспределителя это пропускная способность и рабочее давление. Для крупных погрузчиков производительность гидронасоса может достигать 220 л/мин при давлении 23 МПа, что позволяет быстро поднимать стрелу (время подъема до 5,2 секунды) и разгружать ковш.
Гидрораспределитель также включает предохранительные клапаны и дросселирующие устройства, которые ограничивают максимальное давление и скорость опускания стрелы, предотвращая гидравлический удар.
При выборе запчастей или модернизации гидросистемы важно подбирать распределитель с характеристиками, соответствующими рабочему объему насоса, иначе либо снизится быстродействие, либо будут перегрузки, вызывающие перегрев масла и износ уплотнений. Регулярное техническое обслуживание гидрораспределителя включает замену фильтров, проверку герметичности сальников и калибровку золотников согласно заводским спецификациям.
Планетарный редуктор
Планетарный редуктор является ключевым элементом трансмиссии фронтального погрузчика, обеспечивая передачу крутящего момента от двигателя к ведущим колесам с одновременным снижением частоты вращения и увеличением крутящего момента.
В отличие от цилиндрических или конических редукторов, планетарная передача имеет несколько сателлитов, вращающихся вокруг центральной солнечной шестерни и внутри коронной шестерни, что позволяет распределять нагрузку на несколько зубчатых зацеплений и повышать надежность узла.
Для погрузчиков, работающих в тяжелых условиях (карьеры, горнодобывающая промышленность), устанавливаются однорядные планетарные редукторы с тремя-четырьмя сателлитами, обеспечивающие передаточное число 4,8:1 или выше.
Конструктивно планетарный редуктор встраивается в ступицу колеса (бортовой редуктор) или располагается в корпусе моста. Его преимущество компактность и высокая удельная мощность. Благодаря планетарной схеме удается добиться плавного разгона и торможения даже при максимальной нагрузке на ковш.
Технически важно, что корпус редуктора отливается из высокопрочного чугуна (СЧ25), а шестерни изготавливаются из легированной стали (20ХН3А) с цементацией и закалкой до твердости 58-62 HRC, что обеспечивает стойкость к ударным нагрузкам при внедрении ковша в плотный грунт.
При эксплуатации требуется регулярная замена трансмиссионного масла (GL-5, вязкость 85W-90) через каждые 500-1000 моточасов, так как загрязнение масла продуктами износа сателлитов ведет к заклиниванию подшипников и выходу редуктора из строя. Ремонт бортового планетарного редуктора требует высокой квалификации, так как неправильная регулировка зазоров между шестернями резко сокращает ресурс узла.

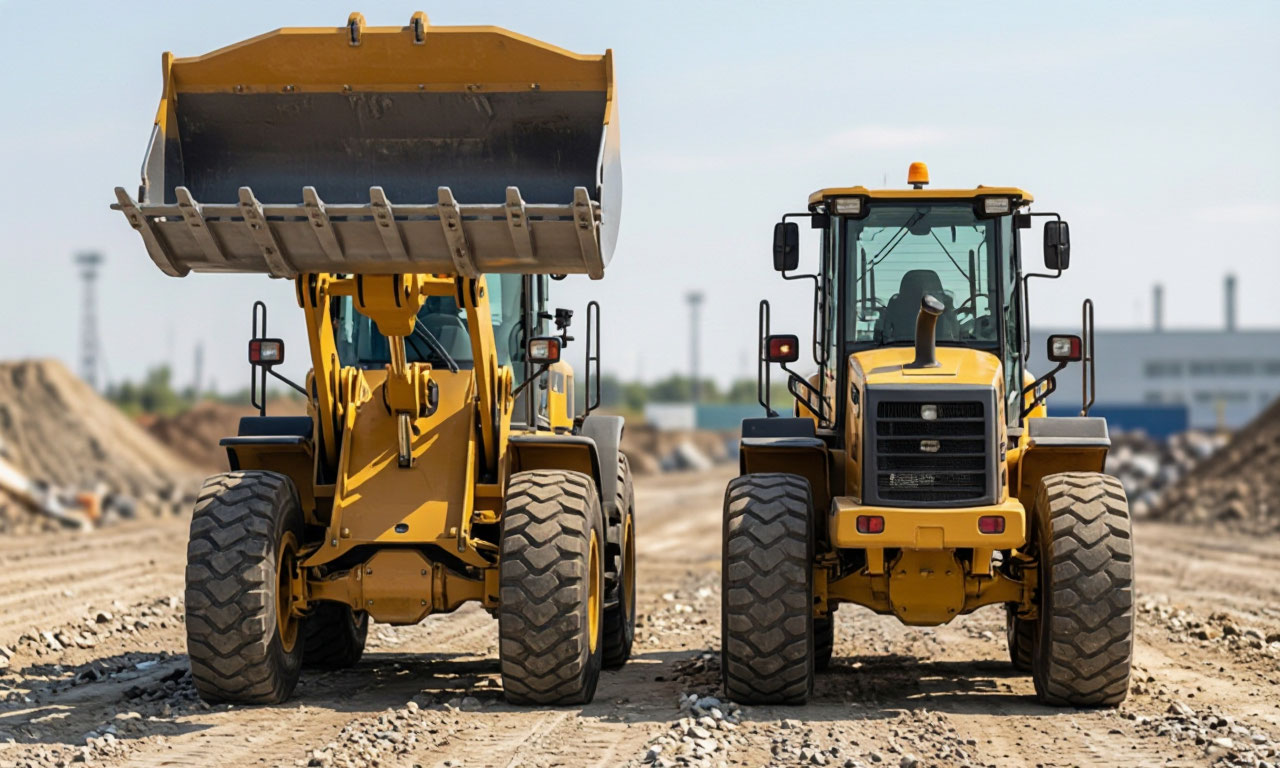

Параллелограммная подвеска ковша
Параллелограммная подвеска ковша это рычажная система, которая обеспечивает кинематическую связь между гидроцилиндром опрокидывания и самим ковшом, позволяя сохранять его положение относительно стрелы при подъеме. Математически параллелограммная подвеска состоит из четырех шарниров, образующих замкнутую геометрическую фигуру, в которой противоположные стороны попарно параллельны.
- В реальной конструкции погрузчика это реализовано через систему рычагов и тяг: при подъеме стрелы гидроцилиндр поворачивает рычаг, соединенный с тягой, которая в свою очередь через коромысло воздействует на ковш. Благодаря такой схеме угол наклона ковша к горизонту остается практически неизменным на всей высоте подъема, если оператор не вмешивается в управление.
- Основное преимущество параллелограммной подвески стабильность угла резания при заглублении и удержание груза от высыпания при транспортировке. Без такой кинематики при подъеме стрелы ковш самопроизвольно наклонялся бы вперед, что привело бы к потере материала. Расчет параллелограммной подвески требует точного определения координат шарниров, сил веса ковша с грузом и усилий гидроцилиндров, чтобы обеспечить равновесие системы.
- В современных конструкциях активно применяются Z-образные рычажные механизмы, которые являются разновидностью параллелограммной схемы и позволяют увеличить усилие отрыва ковша за счет изменения плеч рычагов. При выборе навесного оборудования важно совместимость с параллелограммной подвеской, так как установка нестандартного ковша или захвата изменяет центр масс и нарушает кинематику, что может привести к поломке гидроцилиндров опрокидывания.
Самосвальная разгрузка
Самосвальная разгрузка это режим работы ковша, при котором он полностью опрокидывается вперед (на угол 45-50 градусов), освобождая материал под действием собственного веса. Эффективность самосвальной разгрузки зависит от угла наклона ковша, скорости опрокидывания и типа материала. Для вязких материалов (влажная глина, силос) требуется увеличенный угол опрокидывания (до 60°) и, часто, специальная конструкция днища ковша с антипригарным покрытием.
В технических характеристиках угол опрокидывания указывается как "угол выгрузки" или "угол разгрузки", при этом производители гарантируют полное освобождение ковша при стандартных условиях.
Процесс самосвальной разгрузки управляется гидроцилиндром опрокидывания, который через рычажную систему параллелограммной подвески поворачивает ковш. Скорость разгрузки регулируется дросселированием потока в гидрораспределителе: для сыпучих материалов (песок, зерно) требуется быстрая разгрузка, чтобы материал не разлетался под действием ветра, а для тяжелых и вязких медленная, чтобы избежать рывков и перегрузки стрелы.
Опасность при самосвальной разгрузке возникает при работе на уклонах: опрокинутый вперед ковш смещает центр масс к передней оси, уменьшая опрокидывающую нагрузку и повышая риск опрокидывания. Именно поэтому производители ограничивают максимальную высоту разгрузки при полном опрокидывании и рекомендуют при работе на неровных поверхностях уменьшать угол опрокидывания, используя промежуточные положения ковша для высыпания материала.
| Параметр | Легкий погрузчик (1-3 т) | Средний погрузчик (3-6 т) | Тяжелый погрузчик (6-10 т) | Карьерный погрузчик (10+ т) |
|---|---|---|---|---|
| Номинальная грузоподъемность | 1500-3000 кг | 3000-6000 кг | 6000-10000 кг | 10000-20000 кг |
| Объем ковша | 0,8-1,5 м³ | 1,5-3,0 м³ | 3,0-5,0 м³ | 5,0-12,0 м³ |
| Вылет стрелы (макс.) | 800-1000 мм | 1000-1200 мм | 1200-1500 мм | 1500-1800 мм |
| Радиус разворота | 4000-5000 мм | 5000-6000 мм | 6000-7500 мм | 7500-9000 мм |
| Рабочее давление гидросистемы | 18-20 МПа | 20-21 МПа | 21-23 МПа | 23-25 МПа |
| Разрывное усилие (вырывное) | 60-90 кН | 90-130 кН | 130-180 кН | 180-250 кН |
Сравнительная таблица демонстрирует, как ключевые параметры фронтальных погрузчиков масштабируются в зависимости от класса машины. Видно, что с ростом грузоподъемности увеличиваются все линейные и силовые характеристики, однако пропорции между параметрами меняются: у тяжелых машин отношение грузоподъемности к объему ковша снижается, так как плотность материалов выше, и требуется больший запас прочности.
Радиус разворота растет нелинейно, что ограничивает применение крупных погрузчиков в стесненных условиях.
Советы по эксплуатации
При выборе фронтального погрузчика для конкретных задач следует в первую очередь оценивать соотношение вылета стрелы и грузоподъемности с учетом высоты разгрузки. Для работы с высокобортными самосвалами необходим вылет не менее 1100 мм при полной высоте подъема. При этом опрокидывающая нагрузка определяет не только безопасность, но и долговечность машины: эксплуатация с загрузкой более 60% от опрокидывающей нагрузки сокращает ресурс трансмиссии и гидросистемы в 1,5-2 раза.
Эффективность использования быстросъемного оборудования напрямую зависит от правильного подбора гидравлических муфт и системы управления. Рекомендуется маркировать каждое орудие и вести учет его массы и центра тяжести, чтобы при установке корректировать номинальную грузоподъемность.
В условиях интенсивной эксплуатации с частой сменой навески целесообразно устанавливать дополнительный гидравлический фильтр на обратную линию, чтобы защитить гидрораспределитель от загрязнений, попадающих при подключении муфт.
Техническое обслуживание планетарных редукторов требует строгого соблюдения регламента замены масла и контроля уровня. При первых признаках повышенного шума или вибрации необходимо провести диагностику зубчатых зацеплений, так как износ сателлитов ведет к разрушению коронной шестерни. В условиях низких температур следует использовать масла с пониженной вязкостью, чтобы избежать масляного голодания при запуске.
При работе с параллелограммной подвеской ковша оператор должен контролировать состояние шарниров и тяг: износ пальцев и втулок вызывает перекос ковша, что снижает эффективность зачерпывания и увеличивает нагрузку на гидроцилиндры опрокидывания.
Самосвальная разгрузка должна выполняться только на горизонтальной площадке с жестким грунтом, чтобы избежать опрокидывания. Для вязких материалов рекомендуется использовать ковши с увеличенным углом опрокидывания или с вибрационным механизмом, если это предусмотрено конструкцией.
Всегда следует помнить, что паспортные данные погрузчика получены для стандартных условий: ровная площадка, сухой грунт, определенная температура и тип материала. Любое отклонение требует корректировки режимов работы и снижения загрузки. Регулярный контроль давления в гидрораспределителе и своевременная замена уплотнений гидроцилиндров позволяют сохранить разрывное усилие в пределах заводских допусков и продлить срок службы рабочего оборудования.
